【2026年版】心電図の異常波形一覧！危険なサインと見分け方を徹底解説

健康診断の報告書や臨床現場のモニターに突如現れる「心電図異常」の文字列。一見すると規則的なギザギザの波形に見えても、そのわずかな乱れが命を脅かす危険なシグナルであるケースは少なくありません。特に医療機器のデジタル化とスマートウォッチの普及が加速した2026年現在、日常的に心電図波形を目にする機会は格段に増えています。

心電図の波形変化には、即座に除細動や心肺蘇生が必要となる緊急事態から、自覚症状が乏しくとも放置すれば心不全や脳梗塞を引き起こすリスクまで、多彩なグラデーションが存在します。本稿では、見逃してはならない致死性不整脈から虚血性変化、日常的によく見られる不整脈まで、異常波形の特徴と臨床的な危険度をわかりやすく整理して解説します。

📌 【この記事の重要ポイントまとめ】

• 要点1：心室細動（VF）や無脈性心室頻拍（VT）は数分で死に至る致死性不整脈であり、即座の胸骨圧迫とAED・除細動器の使用が必須。
• 要点2：ST上昇や異常Q波は急性心筋梗塞などの虚血性変化を示し、数十分単位の迅速なカテーテル治療（再灌流）が生死を分ける。
• 要点3：心房細動（Af）や各種ブロック、期外収縮（PVC/PAC）も基礎疾患や発生頻度によって脳梗塞や心不全を招くため早期の鑑別が肝要。

【基礎知識】心電図の読み方と正常波形の基本構成

心電図（ECG）の異常を見抜くためには、まず刺激伝導系が正常に機能しているときの波形構成を把握しておく必要があります。心臓は洞結節から発生した電気刺激が心房、房室結節、ヒス束、左右脚、プルキンエ線維へと順次伝わることでリズミカルに収縮します。

正常洞調律（Normal Sinus Rhythm）における基本波形は、以下の要素で構成されています。

• P波：心房の脱分極（興奮・収縮）を示す小さな山。幅は0.10秒未満、高さは0.25mV未満が目安。
• PQ（PR）間隔：心房から心室へ電気刺激が伝わる時間（正常値：0.12〜0.20秒）。延長すると房室ブロックが疑われます。
• QRS群：心室の脱分極（収縮）を示す鋭い振幅（正常値：0.06〜0.10秒）。幅が広がる（Wide QRS）場合は心室由来の興奮や脚ブロックを示唆します。
• ST部分：心室の脱分極から再分極への移行期。基線（等電位線）からの上昇や低下は心筋虚血の決定的な指標です。
• T波：心室の再分極（拡張・回復）を示す緩やかな山。左右非対称の形状が正常です。

この基本パターンを基準に、「P波とQRS群の連動性はあるか」「QRSの幅や形状は整っているか」「ST-T部分に変形はないか」を順序立ててスキャンしていく作業が、心電図の読み方の第一歩となります。

【一目でわかる危険度別】緊急度の高い心電図波形一覧

臨床現場や救急対応において最も重視されるのは、「今すぐ治療介入しなければ心停止に至る波形かどうか」のトリアージです。異常波形を危険度別に分類した基準一覧を以下にまとめます。

危険度区分	代表的な異常波形	病態・主な症状	推奨される初動対応
危険度S（致死性）	心室細動（VF）、心室頻拍（無脈性VT）、心静止（Asystole）、無脈性電気活動（PEA）	心拍出の完全停止、意識消失、突然死の危機	直ちにCPR（胸骨圧迫）開始、AED・除細動器による電気ショック
危険度A（超緊急）	ST上昇型心筋梗塞（STEMI）、高度/完全房室ブロック（III度）、torsades de pointes（TdP）	広範な心筋壊死、血行動態破綻、アダムス・ストークス発作	緊急カテーテル検査・治療（PCI）、一時的ペースメーカー植え込み
危険度B（要精査）	心房細動（Af）、心房粗動（AFL）、発作性上室性頻拍（PSVT）、ST低下・陰性T波	動悸、息切れ、胸痛、心原性脳塞栓症のリスク	抗凝固療法、レート/リズムコントロール、冠動脈精査
危険度C（経過観察可）	単発性心室期外収縮（PVC）、心房期外収縮（PAC）、I度房室ブロック、洞性徐脈/頻脈	自覚症状なし、または時折の脈の飛び（胸の違和感）	定期検診、基礎心疾患の有無を確認、生活習慣の見直し

【即時対応】命に関わる致死性不整脈！心室細動（VF）と心室頻拍（VT）の特徴

心臓が血液を全身に送り出すポンプ機能を完全に失い、数秒から数十秒で意識消失をもたらすのが致死性不整脈です。波形を認識した瞬間に行動を起こさなければなりません。

心室細動（VF：Ventricular Fibrillation）

心室の筋肉が無秩序に細かく痙攣している状態です。心電図上ではP波・QRS群・T波の区別が完全に消失し、不規則で無秩序なギザギザの揺らぎのみが記録されます。脈拍は触知できず、事実上の心停止状態です。唯一の救命手段は、1分1秒でも早い胸骨圧迫の継続と電気的除細動（AED）です。

心室頻拍（VT：Ventricular Tachycardia）

心室内に異常な興奮発生源が生じ、幅の広いQRS波（Wide QRS）が1分間に100〜250回以上の高頻度で連続して現れます。脈が触れる場合（有脈性VT）もありますが、急激に血圧が低下してショック状態に陥ったり、極めて短時間で心室細動へ移行したりするリスクを孕んでいます。脈が触れない「無脈性VT」はVFと同等のアルゴリズムで救命処置を行います。

【心筋梗塞のサイン】虚血性変化を見抜く！ST上昇・低下と異常Q波の危険性

冠動脈の閉塞や狭窄によって心筋へ十分な酸素が届かなくなる心筋虚血では、心電図のST-T部分およびQ波に明瞭な虚血性変化が現れます。

急性心筋梗塞（STEMI）とST上昇

冠動脈が完全に閉塞すると、閉塞部に対応する誘導でJ点（QRSの終了点）からST部分が弓状に持ち上がるST上昇が認められます。発症早期には巨大T波が出現し、数時間でST上昇、その後数日から数週間かけて陰性T波（冠性T波）へと推移します。胸骨裏面の強い圧迫感や激痛を伴い、一刻を争う経皮的冠動脈形成術（PCI）が必要です。

非ST上昇型心筋梗塞・狭心症とST低下

心内膜側の虚血や不完全閉塞では、等電位線からST部分が水平または右下がりに押し下げられるST低下が見られます。労作時胸痛に伴って出現する場合は狭心症が強く疑われます。

壊死の爪痕を示す異常Q波

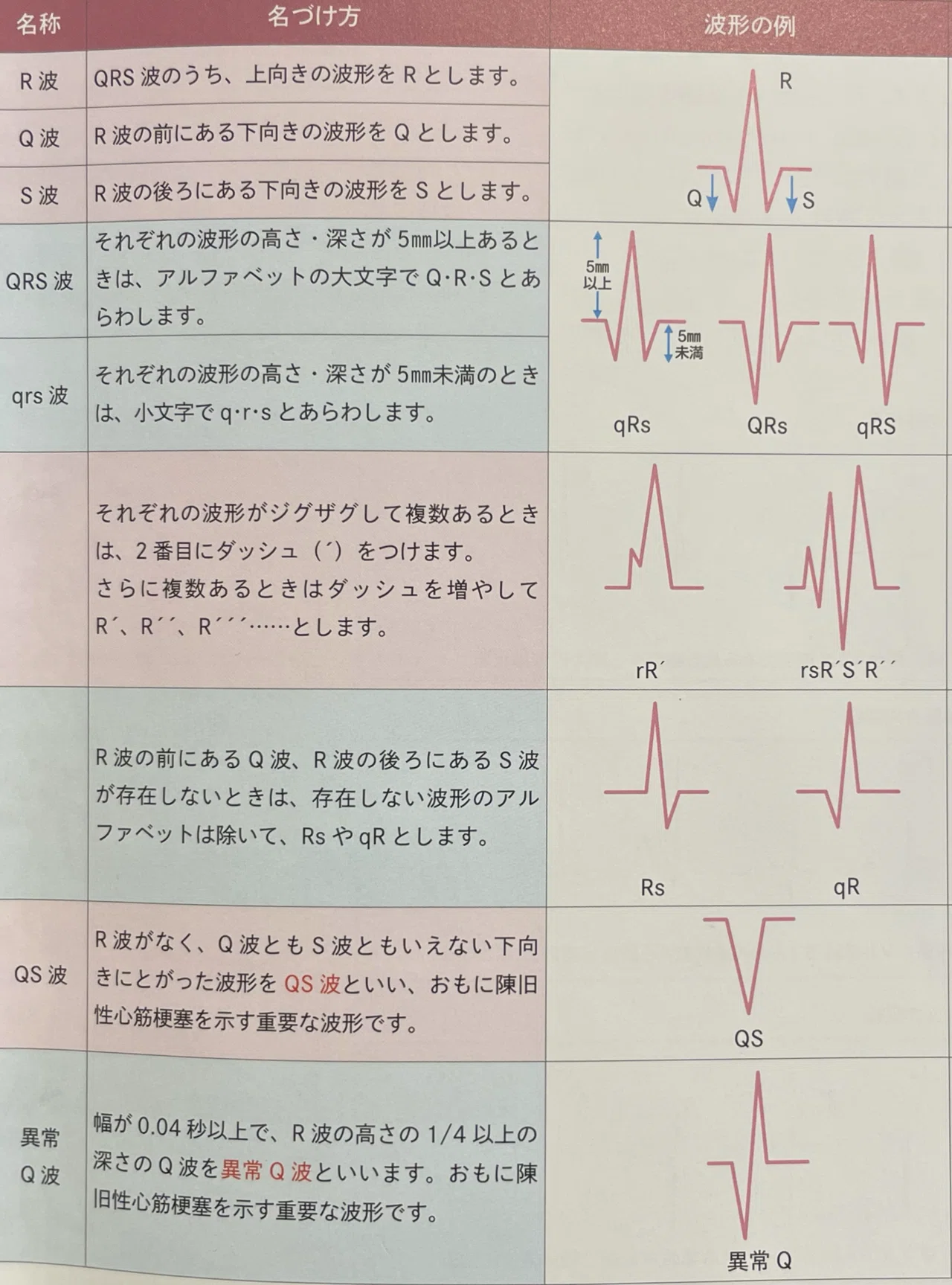

QRS群の最初の陰性波であるQ波が、幅0.04秒以上かつR波の高さの1/4以上ある場合、これを異常Q波と呼びます。心筋組織が完全に壊死して電気的に活動しなくなった「陳旧性心筋梗塞」の確たる証拠であり、過去に無自覚のまま心筋梗塞を起こしていたケースの発見にも繋がります。

【頻脈・徐脈・不整脈】心房細動（Af）や房室ブロック、期外収縮（PVC/PAC）の見分け方

日常の健診や外来で高頻度に検出される波形異常についても、そのメカニズムと危険性を正確に理解しておく必要があります。

心房細動（Af：Atrial Fibrillation）

心房が毎分400〜600回という猛スピードで無秩序に痙攣する病態です。心電図の特徴は、「P波の消失とf波（微小な揺らぎ）の出現」「QRS間隔（RR間隔）の完全な不規則性」の2点に集約されます。心房内で血液が鬱滞して血栓が形成されやすく、脳の太い血管を詰まらせる「心原性脳塞栓症」の最大要因となります。

房室ブロック（AV Block）

心房から心室への電気的伝導が遅延・途絶する病態で、徐脈を引き起こします。

• I度：PQ間隔が0.20秒以上に延長するが、QRS波の脱落はない。多くは無症状で経過観察。
• II度（ウェンケバッハ型）：PQ間隔が徐々に伸びて、やがてQRS波が1拍脱落する。予後は比較的良好。
• II度（モビッツII型）：PQ間隔の延長なしに、突如QRS波が脱落する。完全房室ブロックへ移行しやすく危険。
• III度（完全房室ブロック）：心房と心室が完全に独立して拍動する。P波とQRS群がバラバラのリズムを刻み、脳虚血による失神や突然死の恐れがあるためペースメーカー治療の適応となります。

期外収縮（PAC・PVC）

予定された拍動よりも早いタイミングで興奮が生じる現象です。心房由来のものを心房期外収縮（PAC）、心室由来のものを心室期外収縮（PVC）と呼びます。健康な人でも疲労やカフェイン摂取でPVCが出現しますが、連発（2連発・3連発）や多形性、ショートラン（短い頻拍）を伴う場合は基礎心疾患の精査が欠かせません。

【臨床・急変対応】心電図モニターの見方とアラーム発生時の初動ステップ

病棟や救急現場で心電図モニターのアラームが鳴り響いた際、モニター画面の波形だけを見て判断を下すのは危険です。機械のノイズや電極外れによるアーチファクト（偽波形）も頻発するため、確実な確認フローが求められます。

アラーム発生時は、まず「患者の意識レベル」「自発呼吸の有無」「総頸動脈または橈骨動脈の脈拍」を数秒で直接確認します。意識があり脈が触れるなら、電極の剥がれや体動ノイズを疑い電極位置を再調整します。一方、呼びかけに反応がなく脈拍が触知できない場合は、モニター波形がどのような形状であれ直ちに救急コールを発信し、胸骨圧迫を開始しなければなりません。

【心電図の異常波形】に関するよくある質問（FAQ）

Q1：健康診断で「ST-T異常」「洞性不整脈」と判定されましたが、すぐに病院へ行くべきですか？
A1：洞性不整脈は呼吸に伴う自律神経の生理的な変動であることが多く、自覚症状がなければ過度な心配はいりません。一方、「ST-T異常」や「心室期外収縮」の指摘を受けた場合は、無症候性の心筋虚血や心筋症が隠れている可能性があるため、循環器内科で心エコー検査やホルター心電図（24時間記録）による精密検査を受けることを推奨します。

Q2：スマートウォッチで「心房細動の疑い」という通知が出ました。精度は信用できますか？
A2：近年のスマートデバイスに搭載されている心電図測定機能は、医療機器承認を取得しているモデルも多く、心房細動の検出において高い感度と特異度を誇ります。確定診断には医療機関での12誘導心電図が必要ですが、症状が出た瞬間の記録波形を医師に提示できる点は非常に有用です。通知が出た場合は速やかに循環器外来を受診してください。

Q3：心電図の異常波形を引き起こす主な原因は何ですか？
A3：高血圧や脂質異常症、糖尿病を背景とする「動脈硬化・冠動脈疾患」をはじめ、加齢に伴う心臓刺激伝導系の変性、心筋症、弁膜症が代表的です。さらに、血液中の電解質異常（高カリウム血症・低カリウム血症）や甲状腺疾患、睡眠時無呼吸症候群、過度なストレス・アルコール摂取・過労も不整脈を誘発する重大な要因となります。

まとめ：波形変化の早期発見が生死を分ける！日常観察と迅速なアクション

心電図の異常波形は、心臓が発している切実なSOSサインです。心室細動（VF）や無脈性心室頻拍（VT）のように一瞬の躊躇が命取りになる致死性不整脈から、無症状のまま進行する心房細動や虚血性変化まで、波形の裏にある病態の深刻さは多岐にわたります。

異常を単なる「記号」として見過ごさず、基本波形との差異や危険度レベルを正しく認識すること。そして、異常を検知した際には躊躇なく専門医の診察や緊急処置へと繋げる決断力こそが、かけがえのない命を守る最大の防壁となります。 （出典: 心電図 異常 波形 一覧（Yahoo!ニュース））
